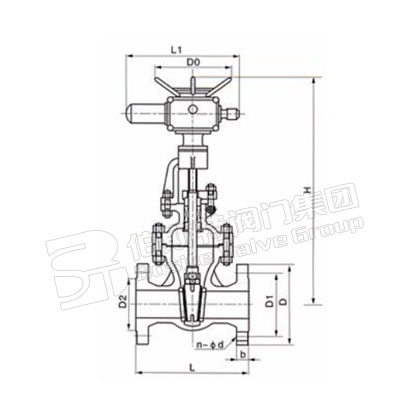

[閥門結構圖]

[標準參數]

[閥門特點]

1、閘板有兩個密封面，密封面形成楔形、楔形角隨閥門參數而異， 通常為5°。

2、楔式閘閥的密封原理是靠楔形閘板上兩個密封面和閥體上兩個 密封面楔入時的緊密結合，從而達到 密封性能的。

3、楔式閘閥根據閥桿帶動閘板啟閉方式的不同，可分為明桿閘閥 （升降桿閘閥）和暗桿閘閥（旋轉桿閘閥）。

4、楔式閘閥根據閘板結構形式的不同，可分為彈性閘板閘閥和剛 性閘板閘閥。

5、閥體為鑄造成型，閥體與閥蓋采用螺栓連接，中法蘭采用纏繞 式墊片密封，客戶有特殊要求時也可采用金屬環連接。

6、通道流暢，流量系數小。密封面受介質的沖刷和侵蝕小。

7、密封面采用合金鋼或硬質合金，耐磨、抗擦傷性能好。

8、采用柔性石墨填料，密封可靠，操作輕便靈活。

9、介質流向不受限制，不擾流、不降低壓力。

10、形體簡單， 結構長度短，制造工藝性好，適用范圍廣。

[適應工況]
       電動閘閥廣泛應用于水利、建筑、消防、電力、環保、石油、化工、醫藥等各個領域。主要用途高中壓法蘭連接的閘閥適用于公稱壓力PN1.6～16.0MPa, 工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。
